Система микродозирования для жидких ингредиентов - PCM Additivefill
Модульная система PCM Additivefill на раме предназначена для дозирования жидких гомогенных продуктов и их наполнения в контейнеры любых типов. Эта система наполнения является идеальным решением для применения в молочной промышленности при дозированной подаче небольших доз сычужного фермента на дно стаканчиков для йогурта.
Система адаптируется к разнообразию контейнеров и процессов, используемых заказчиками, в частности, существуют две возможные технологии дозирования, наилучшим образом удовлетворяющие потребности заказчиков: технология PCM Dosys™ или мембранная технология MDS (синхронизированная система распределения нескольких ингредиентов).
Поэтому выбор технологии делается согласно требуемой точности, числу вкусовых добавок, скорости работы и величине доз. Контроль дозирования может осуществляться с использованием нескольких объемов и различных продуктов в одном и том же цикле. Следовательно, это решение является компактным и мобильным, легко интегрируемым в Вашу производственную среду, состоящую либо из новых установок, либо из существующих систем.
Преимущества системы
Решение, адаптированное к вашим способам применения
- Возможность адаптации к различным контейнерам и процессам заказчиков
- Две имеющиеся технологии дозирования – технология PCM Dosys™ или диафрагменная технология MDS (синхронизированные головки множественного дозирования), отвечающие требованиям заказчиков. Конкретный выбор технологии будет зависеть от требуемой точности, числа вкусовых добавок, скоростей работы и доз.
- Контроль дозирования с множеством объемов нескольких различных продуктов в одном цикле.
- Компактное и мобильное решение, которое можно легко интегрировать в новые или существующие установки.
Разнообразие контейнеров и cпособов применения
- Стаканчики (ароматические добавки, цветовые добавки, прочие добавки)
- Дно стаканчиков (сычужный фермент)
100% надежность и повторяемость
- Технология Dosys™ (см. стр. 7)
Гигиеничность
- Гигиеничное исполнение элементов конструкции
- Безразборная мойка всей системы
Пример реализации
PCM Additivefill – Дозирование однородной жидкости на дно стаканчиков
Технологический процесс
- Дозы: 1куб. см – скорость работы: 160 стаканчиков/мин
- Синхронизация дозирования по упаковочной машине
- Дозирование сычужного фермента производится прямо в стаканчики / Синхронизация цикла для двух дозировочных головок
- Автоматическая регулировка доз согласно выбранной рецептуре
- Автоматическое определение отсутствия продукта в контейнерах
- Безразборная мойка
Конструкция
- Компактная установка
- 2 насоса по технологии Dosys™
- Бесщеточный электрический привод
- Вертикальная конфигурация насоса
- Всасывающая трубка адаптирована к параметрам контейнера и датчика уровня продукта
- Гильза CIP-мойки для всасывающей трубки
- Встроенный шкаф управления с пультом управления

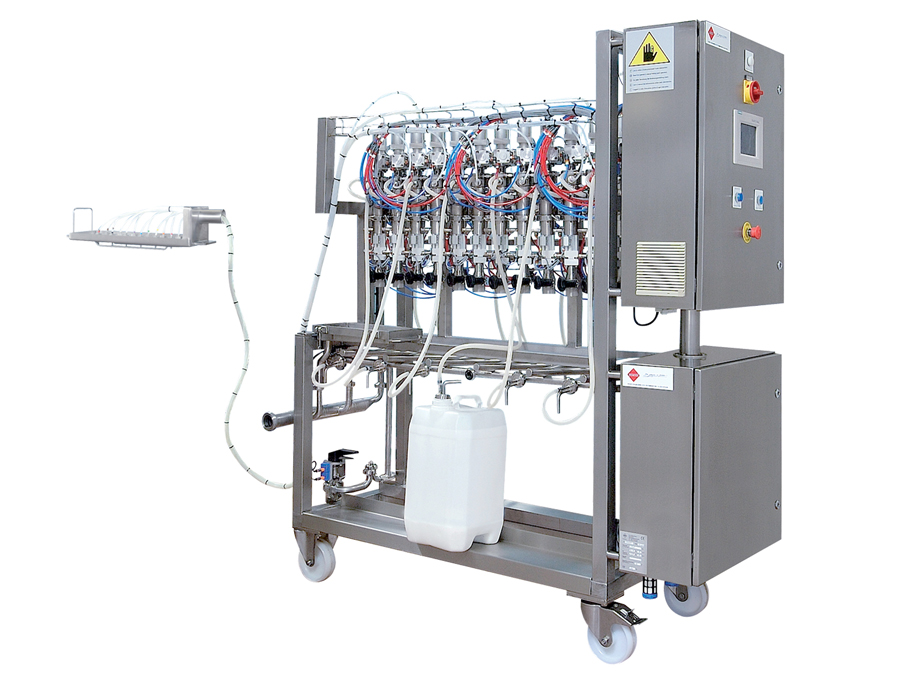

PCM Additivefill – Дозирование ароматических добавок в стаканчиках
Технологический процесс
- Дозы от 0,8 до 1,4 куб. см – скорость: 30 ходов/мин
- Синхронизация дозирования по упаковочной машине
- Дозирование ароматических добавок производится прямо в стаканчики / Синхронизация цикла дозирования для 20 головок
- Контроль дозирования с помощью ручной регулировки хода диафрагмы
- Безразборная мойка (CIP)
Конструкция
- Компактная и мобильная установка
- 1 станция дозирования по технологии MDS с 20 головками
- Измерительные головки диафрагмы с игольчатым клапаном на входе и шаровым клапаном с возвратом усеченной конической пружины на выходе
- Один и тот же привод для 20 головок с использованием поворотного цилиндра с пневматическим приводом
- 1 распределительная пластина с 20 статическими соплами
- 1 бак регенерации для процесса мойки, установленный на раме
- Набор гибких трубок между устройствами подачи и дозирования
- Шкаф управления с электрическими и пневматическими приводами
Эксплуатационные характеристики системы
- Давление: 20 бар
- Скорость: 60 ходов в минуту
- Точность: +/- 0,5%
- Высокая точность для концентрированных вкусовых добавок: +/-0,5%
- Размер частиц: до 48 мм
