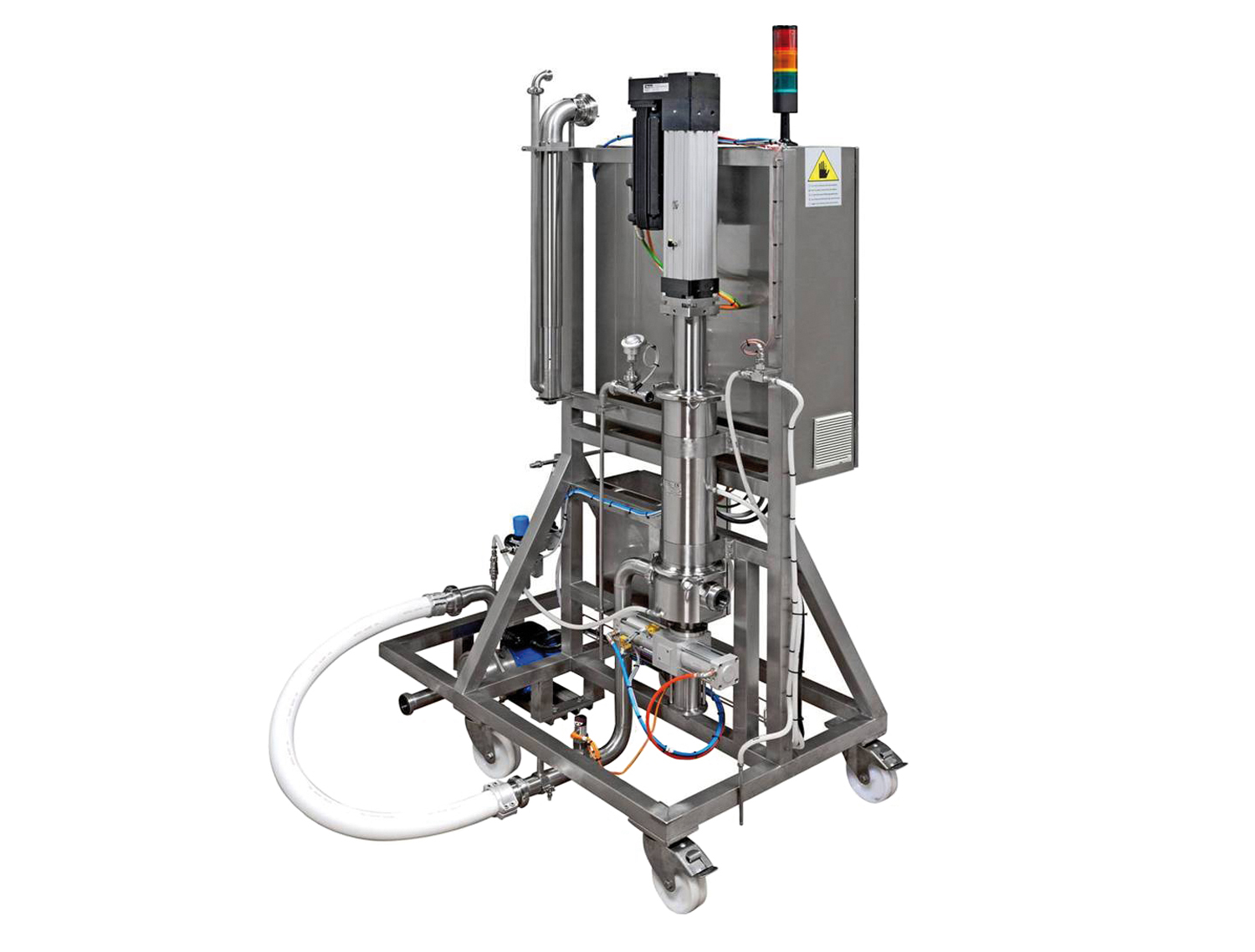

Abfüllsystem für beliebige behälter – PCM dosyfill
Das PCM Dosyfill Abfüllsystem eignet sich ideal für die Handhabung zähflüssiger oder empfindlicher Produkte mit Feststoffen und ohne.
Dieses speziell konstruierte System ermöglicht uns die Anpassung an die Vielfalt auf dem Markt vorhandenen Behältern, Produkten und Produktionslinien.
Das Dosyfill PCM System profitiert von der Präzision und Zuverlässigkeit der Dosys™ Pumpen in Kombination mit einem hohen Automatisierungsgrad und sehr guten Reinigungsmöglichkeiten. Die Moineau™ Technologie lässt sich bei diesem System ebenfalls anpassen, um dem Bedarf des Kunden bestmöglich gerecht zu werden.
Ausstattung
- DACC-Dosierpumpe
- Elektrischer Schubzylinder
- Schaltschrank mit Anzeige der Temperatur am Einspritzpunkt
- Vorrichtung zur Erkennung eines leeren Behälters
Discover our new PCM food pumps and systems catalogue here.
Systemvorteile
EINE „INDIVIDUELLE“ LÖSUNG FÜR IHRE ANWENDUNGEN
- Lässt sich an unterschiedliche Behälter, Produkte und vorhandene Produktionslinien anpassen
- Zwei Dosiertechnologien – PCM Moineau™ und PCM Dosys™ – stehen zur Auswahl, um den Anforderungen (Dosen, Durchsätze, Durchfluss, …) unserer Kunden zu entsprechen.
- Großes Angebot an Abfüllstutzen je nach abzufüllendem Produkt (zähflüssig, große Teile, …)
FÜR UNTERSCHIEDLICHSTE BEHÄLTER UND ANWENDUNGEN
- Beutel (Saucen für Außer-Haus-Catering)
- Eimer (Frucht- und Gemüsezubereitungen)
- Kunststoffbeutel (Hackfleisch)
- Becher (frische Molkereiprodukte) oder Becherböden (mehrschichtige Zubereitungen)
- Thermogeformte Behälter (Fertiggerichte)
- Flakons (Kosmetik)
100 % ZUVERLÄSSIG UND WIEDERHOLGENAU
- Dosys™ Technologie (siehe Seite 7) oder Moineau™ Technologie (siehe Seite 6)
HYGIENISCH
- Auf höchste Hygiene ausgelegte Komponenten
- Cleaning in Place des Gesamtsystems unabhängig von angebotener Lösung
Beispiel einer Realisierung
PCM DOSYFILL – Abfüllung verschiedener kosmetischer Produkte in Fläschchen
Prozess
- Dosen von 9 bis 180 ml
- Gestell für 30 l Trichter
Aufbau
- 1 Pumpe mit Dosys™ Technologie
- Bürstenloser Antrieb
- 1 Quetschdüse (4 mm Durchmesser) + 2 statische Düsen (4/6 mm und 6/8 mm Durchmesser)
- Integrierter Schaltschrank mit Bedienfeld
- Fußpedalsteuerung für „Dosierung von oben“
PCM DOSYFILL – Abfüllung einer zähflüssigen Zubereitung mit Feststoffen in Kunststoffbeutel oder Euro Buggies
Prozess
- Abwechselndes Dosieren an zwei Stationen
- Dosen von 10 bis 15 kg (Kunststoffbeutel) oder 200 kg (Euro Buggies)
- Trichtergestell
- Dosiskontrolle durch Wägen: Die Pumpe wird von der Waage gesteuert, bis der Sollwert erreicht ist.
- Integrierte CIP-Pumpe
- Cleaning in Place des Gesamtsystems (exklusive Trichter)
Aufbau
- 1 hygienische Pumpe vom Typ Hycare™ (Moineau™ Technologie)
- Bürstenloser Antrieb
- 2 auf einfahrbarem Stützarm montierte Schlauchdüsen (51 mm Durchmesser)
- Integrierter Schaltschrank mit Bedienfeld
- 1 Taster für Dosieren
PCM DOSYFILL MIT 3 DOSIERKÖPFEN – Abfüllen flüssiger Saucen mit Feststoffen oder ohne in vorgeformte Becher
Prozess
- Dosen von 15 bis 60 g – Durchsatz 8 bis 10 Hübe/min
- Hubweise Dosierung
- Verdrängung (an 1 Achse) der Abfülldüsen durch bürstenloser Antrieb – 7 Stufen
- „Parkstellung“ zum Reinigen und Vorbefüllen der Düsen
- Cleaning in Place des Gesamtsystems
- Integration in kundenseitig vorhandene Abfüllanlage
Aufbau
- Kompakte, aus einem Block bestehende Einheit
- 3 Pumpen mit Dosys™ Technologie
- Bürstenloser Antrieb
- 3 Düsen in Form von Durchgangsbohrungen (12 mm Durchmesser)
- Integrierter Schaltschrank und separates Bedienfeld für Bediener
Systemeigenschaften
(Abhängig vom DosysTM Pumpentyp)
- Druck: Max. 20 bar
- Geschwindigkeit: Max. 60 Hübe/min (wenn die Pumpe auf maximale Förderleistung eingestellt ist)
- Maximale Partikelgröße: 48 mm
- Genauigkeit: ±2 % bei Dosen von 500 bis 2.000 g
- Genauigkeit: ±5 % bei Dosen von 40 bis 100 g
